Güç Röleleri - Büyük Kasa

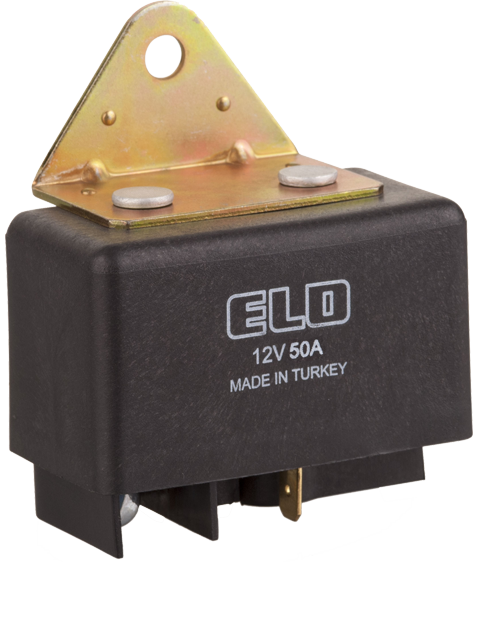

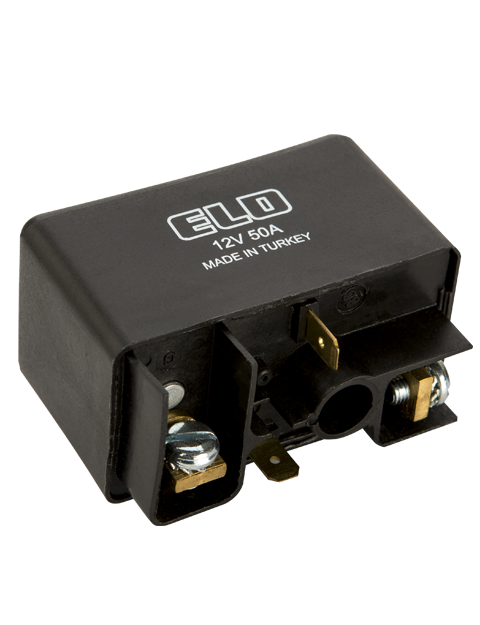

Büyük Kasa Güç Rölesi
12V 50A
- Ürün kodu
- 201.005.003
Anma Gerilimi 12V
Nominal Sürekli Akım 50A
Terminal Yapısı 1 Form A/SPST NO
IP Sınıfı IP54 DIN IEC60529
Parazit Bastırma Direnç
Öne çıkanlar
- Sağlam yapı
- Kararlı anahtarlama performansı
- Geniş çalışma sıcaklığı aralığı
- Uzun mekanik ömür
- Yüksek titreşim dayanımı
- Ağır hizmet tipi kontak tasarımı
Uzun elektriksel ömür
Güvenilir kontak anahtarlaması
Toza dayanıklı yapı
Terminal Yapısı ve Boyutlar
Tüm ölçüler milimetre cinsindendir.
Diyagram
Grafikler
Isı Artışı
Çalışma Gerilimi
Maksimum Voltaj
Minimum Voltaj
Kontak Ömrü
Aksesuarlar
| Ürün kodu | Ürün |
|---|---|
| 207.920.159 | Güç Röleleri için Ara Soket (Adaptör) |
Teknik Data
| Anma Gerilimi | 12V | Maksimum Demeraj Akımı | 270A |
|---|---|---|---|
| Nominal Sürekli Akım | 50A | Rezistif Yükte Anahtarlama Sayısı | 100.000 |
| Terminal Yapısı | 1 Form A/SPST NO | Endüktif Yükte (Motor) Anahtarlama Sayısı (Nominal akım %20 oranında azaltılmalı) | 100.000 |
| Kontak Malzemesi | AgNi10 (Özel talepte AgSnO2) | Kapasitif Yükte (Lamba) Anahtarlama Sayısı (Nominal akım %25 oranında azaltılmalı) | 100.000 |
| Çekme / Bırakma Voltajı | <9,0V / >1,2V | Vibrasyon | 20-200Hz,5g:>100us |
| Maksimum Bobin Gerilimi | 20V (<1 dk.) | Mekanik Şok | >10g, 11ms:>10us |
| Bobin Direnci (25 °C'de) | 25Ω ± %10 | IP Sınıfı | IP54 DIN IEC60529 |
| Parazit Bastırma | Direnç | Terminaller | 30, G: M5 Vidalı 85, 86: 6,3 x 0,8 mm |
| Mekanik Ömür (Aç/Kapa) | >1.000.000 | Terminal / Kaplama | CuZn63 / - |
| Çekme / Bırakma Süresi | <10ms / <15ms | Braket / Kaplama | Fe / E-Zn |
| Dielektrik Dayanıklılığı | >1000Vdc | Ortam Harareti | -40/+80 ºC |
