Kablolu Soketler

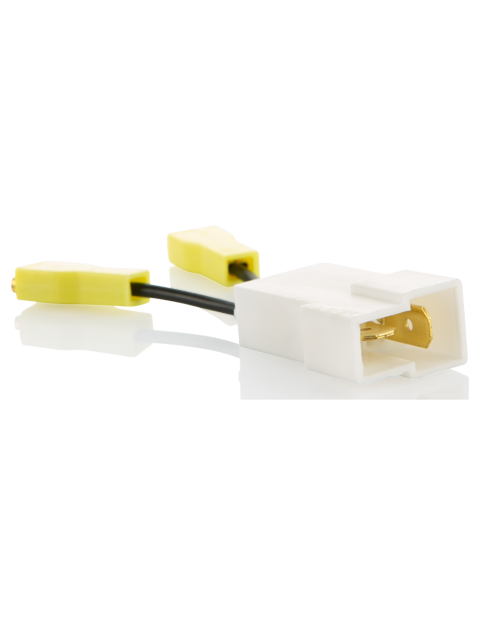

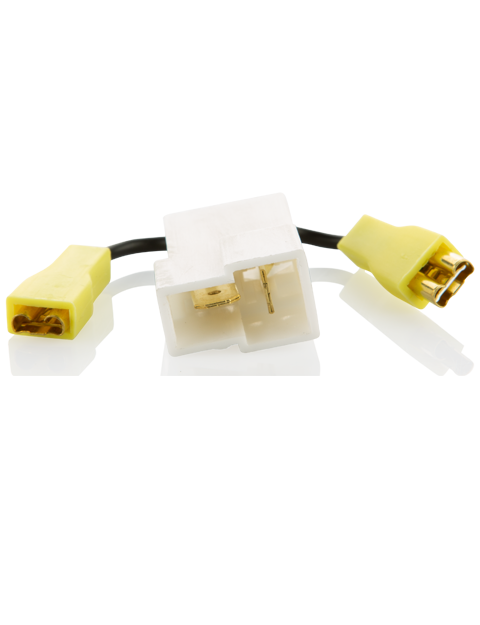

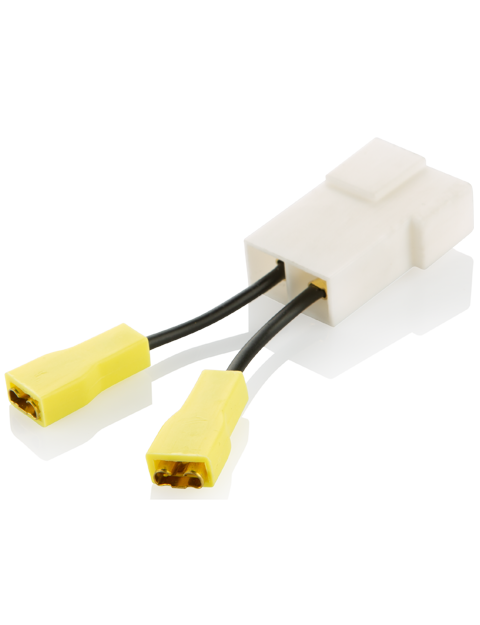

Güç Röleleri için Ara Soket
(Adaptör)
- Ürün kodu
- 207.920.159
Anma Gerilimi 12/24V
Çalışma Gerilimi 0-72V DC
Nominal Sürekli Akım 10A
Malzeme PA66GF30, V0 Yanmaz
Öne çıkanlar
- Sağlam yapı
- Geniş çalışma sıcaklığı aralığı
- Neme dayanıklı tasarım
- Tak-çalıştır montaj
- OEM uyumu ve performansı
- Yüksek mekanik darbe dayanımı
- Yüksek titreşim dayanımı
- Farklı kontak konfigürasyon seçenekleri
- Farklı uygulamalar için renk seçenekleri
Boyutlar & Diyagram
Tüm ölçüler milimetre cinsindendir.
Teknik Data
| Anma Gerilimi | 12/24V | Terminal Malzeme / Kaplama | CuZn63 / - |
|---|---|---|---|
| Çalışma Gerilimi | 0-72V DC | Kablo Malzemesi / Kablo Kesiti | NYAF / 2 x 0,75 mm² |
| Nominal Sürekli Akım | 10A | Dielektrik Dayanıklılığı | >1000Vdc |
| Erkek Terminallerin Yapısı | ISO Fast-On (Plug-in) terminal 6,3x0,8 mm 90° ikili soket içinde |
Vibrasyon | 20-200Hz,5g:>100us |
| Dişi Terminallerin Yapısı | ISO Fast-On (Plug-in) terminal 6,3x0,8 mm tekli soket içinde |
Mekanik Şok | >10g, 11ms:>10us |
| Malzeme | PA66GF30, V0 Yanmaz | Ortam Harareti | -40/+90 ºC |
Ürün detay
Cıvata bağlantısı içeren yüksek amperli güç rölelerinin bir kısmında cıvata bağlantılarının yanı sıra geçmeli (plug-in) terminaller de yer
almaktadır. Bu geçmeli terminaller çoğu zaman takılması istenen konfigürasyonda değildir. ELO'nun ürettiği Güç Röleleri için Ara Soket
(Adaptör) kullanılmak istenen ürün üzerindeki geçmeli terminaller hangi pozisyonda olurlarsa olsunlar, onları standart 90°lik yerleşime
dönüştürür.
almaktadır. Bu geçmeli terminaller çoğu zaman takılması istenen konfigürasyonda değildir. ELO'nun ürettiği Güç Röleleri için Ara Soket
(Adaptör) kullanılmak istenen ürün üzerindeki geçmeli terminaller hangi pozisyonda olurlarsa olsunlar, onları standart 90°lik yerleşime
dönüştürür.
