Anma Gerilimi 12V
Nominal Sürekli Akım 40A
Terminal Yapısı 1 Form A/SPST NO
IP Sınıfı IP54 DIN IEC60529
Öne çıkanlar
- Kararlı anahtarlama performansı
- Tak-çalıştır montaj
- OEM uyumu ve performansı
- Rezistif, endüktif ve lamba yükleri için uygunluk
- Dirençli veya diyotlu bobin koruması seçenekleri
- Yüksek sürekli akım kapasitesi
- Zorlu çalışma koşullarında güvenilir performans
- Farklı kontak konfigürasyon seçenekleri
Toza dayanıklı yapı
Standart ISO terminal düzeni
Uzun elektriksel ömür
Terminal Yapısı ve Boyutlar
Tüm ölçüler milimetre cinsindendir.

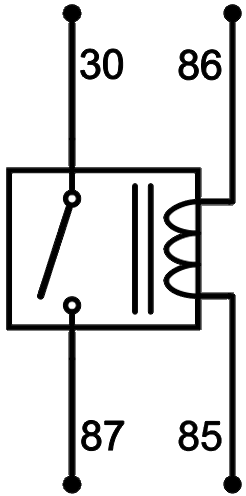

Diyagram
Grafikler
Isı Artışı
Çalışma Gerilimi
Maksimum Voltaj
Minimum Voltaj
Kontak Ömrü
Aksesuarlar
| Ürün kodu | Ürün |
|---|---|
| 207.100.003 | Kablosuz Röle Soketi-Siyah&Mavi (İkili set) |
| 207.100.002 | Kablosuz Röle Soketi-Mavi |
| 207.140.251 | 4 Kablolu Röle Soketi |
| 207.100.001 | Kablosuz Röle Soketi-Siyah |
Teknik Data
| Anma Gerilimi | 12V | Maksimum Demeraj Akımı | 160A |
|---|---|---|---|
| Nominal Sürekli Akım | 40A | Rezistif Yükte Anahtarlama Sayısı | 100.000 |
| Terminal Yapısı | 1 Form A/SPST NO | Endüktif Yükte (Motor) Anahtarlama Sayısı (Nominal akım %20 oranında azaltılmalı) | 100.000 |
| Kontak Malzemesi | AgSnO2 | Kapasitif Yükte (Lamba) Anahtarlama Sayısı (Nominal akım %25 oranında azaltılmalı) | 100.000 |
| Çekme / Bırakma Voltajı | <9,0V / >1,2V | Vibrasyon | 20-200Hz,5g:>100us |
| Maksimum Bobin Gerilimi | 20V (<1 dk.) | Mekanik Şok | >10g, 11ms:>10us |
| Bobin Direnci (25 °C'de) | 90Ω (+%5/-%15) | IP Sınıfı | IP54 DIN IEC60529 |
| Parazit Bastırma | - | Terminaller - ISO 8092 | 6,3 x 0,8 mm |
| Mekanik Ömür (Aç/Kapa) | >1.000.000 | Terminal / Kaplama | CuZn63 / - |
| Çekme / Bırakma Süresi | <10ms / <15ms | Braket / Kaplama | Fe / E-Ni |
| Dielektrik Dayanıklılığı | >1000Vdc | Ortam Harareti | -40/+80 ºC |
